IR Thermal Scanner

Sistema di misura temperatura multipunto non a contatto

CARATTERISTICHE PRINICIPALI E VANTAGGI

  • Elevato range di temperatura rilevabile (-70…+380ยฐC)
  • Sensore infrarosso compensato in temperatura
  • Sensore protetto da una finestra in silicio
  • Elevata velocitร  di scansione: c.a 2 msec/sensore
  • Versione per ambiente industriale con sistema antipolvere
  • Robusta custodia in alluminio, leggera, a prova di polvere
  • Installazione semplificata: la barra รจ autoportante
  • Sistema connettorizzato: rapido set-up
  • Software di visualizzazione profilo di temperatura incluso



SKU:ir-thermal-scanner Category:

Il sistema di misura della temperatura non a contatto, multipunto, denominato IR Thermal Scanner, รจ ideale per il controllo della temperatura di un pannello o lastra piana (vetro, ceramica, legno, ecc.), in movimento.

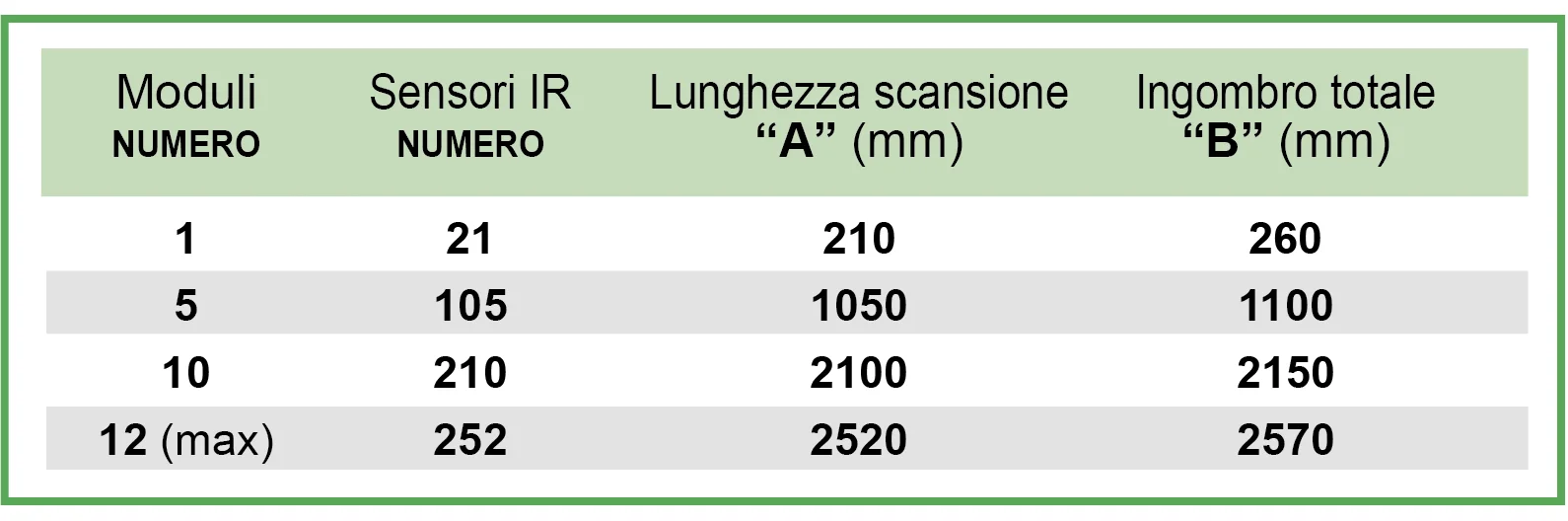

Utilizza dei sensori ad infrarosso (IR) non a contatto, montati a un interasse di 10 mm uno dallโ€™altro, in moduli che ne contengono ognuno n. 21 e che sono installati a formare la linea di lettura: la lunghezza massima della barra รจ di m. 2,52 (corrispondenti a n. 252 sensori).
Se la barra portasensori รจ installata ad una distanza di 40 mm dalla superficie in esame, il profilo di temperatura rilevato ha una โ€œgranularitร โ€ di 10 mm (lโ€™area di lettura della temperatura รจ mediata su tale diametro).
Se la distanza fra piano sensori IR e piano di lettura รจ maggiore, lโ€™area di lettura รจ mediata su una superficie maggiore.
Il sistema di misura non a contatto รจ costituito dai seguenti elementi:

  • n. 1 un profilo di sostegno dei sensori non a contatto (IR Scanner Bar), di lunghezza variabile, da installare a una distanza nominale di c.a 40 mm dalla superficie di cui si vuole acquisire il profilo di temperatura;
  • n. 1 unitร  di controllo (CPU di sistema) in contenitore chiuso, collegato alla barra a mezzo connettore e cavo;
  • n. 1 pannello operatore con display grafico (GUI), installabile in remoto e collegato via rete Ethernet;
  • n. 1 segnalatore luminoso con funzione di allarme

Funzionamento

I sensori possono essere montati in qualsiasi posizione, ruotando opportunamente la barra – profilato di sostegno. I sensori IR sono posizionati a un interasse di mm 10, in unica fila. Se la distanza di lettura rispetto al materiale (o al piano di cui si vuole monitorare la temperatura) รจ di 40 mm, allora ogni sensore legge la temperatura di unโ€™area con diametro 10 mm: un surriscaldamento localizzato, di diametro inferiore a 10 mm, viene pertanto rilevato solo dal sensore corrispondente. Se la distanza di lettura รจ > 40 mm, lโ€™area di lettura รจ maggiore e la temperatura letta รจ mediata su tale area: anche i sensori adiacenti ne rilevano il contributo termico.

I sensori IR sono compensati in temperatura: il contributo di riscaldamento generato dal prodotto in esame, entro certi limiti, non infIuisce sul valore di temperatura letto. Allโ€™accensione il sistema IR Thermal Scanner inizia la lettura della temperatura: il tempo di ciclo รจ dellโ€™ordine di 3 msec con 200 sensori. La lettura รจ continua e i dati vengono trasmessi su linea Ethernet verso il display (GUI) che visualizza in formato grafico lโ€™andamento. Tutto il controllo del sistema avviene attraverso i comandi del protocollo Ethernet.
